结构原理

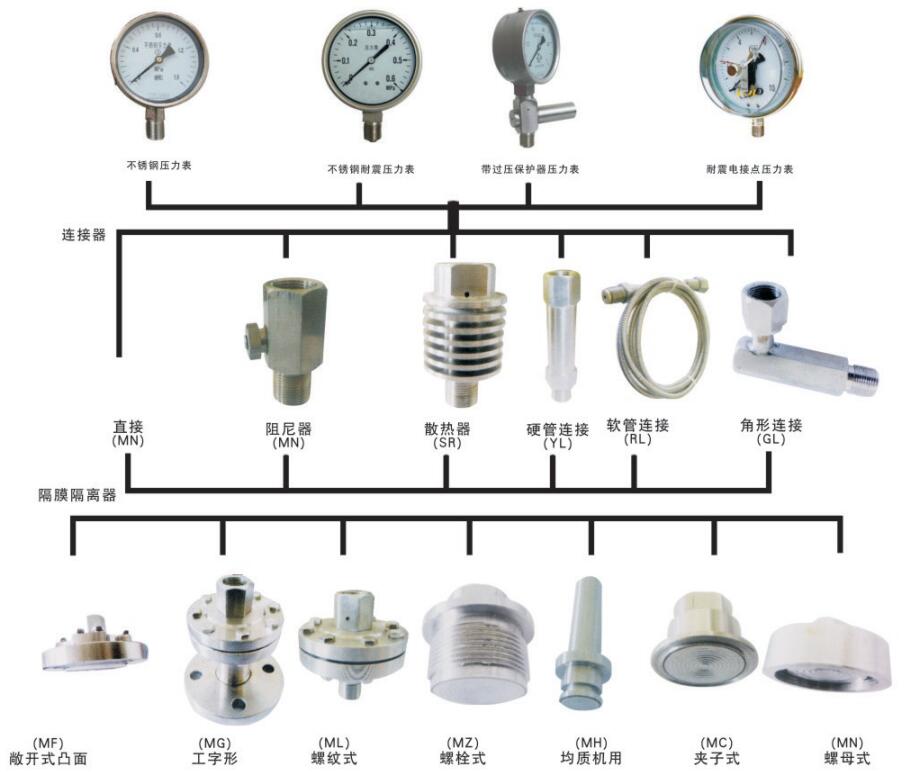

隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当 被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质. 使压力仪表中的弹性元件产生相应在的弹性变形一位移，经指示装置显示压力值。当隔膜的刚度足够小 时，则压力仪表指示的压力就近于被测介质的压力值。
型号标记示例
Y-100B/SR/MF( B)/316/4Mpa/50-4.0 通用仪表为Y-1 00B不锈钢压力表，连接形式为
SR散热式，采用敞开式突面法兰，隔离器(法兰)材料为不锈钢.膜片材料316L不绣钢，测量范围0~4MPa ，法兰标准：DN50, PN4.0
隔膜装置法兰尺寸

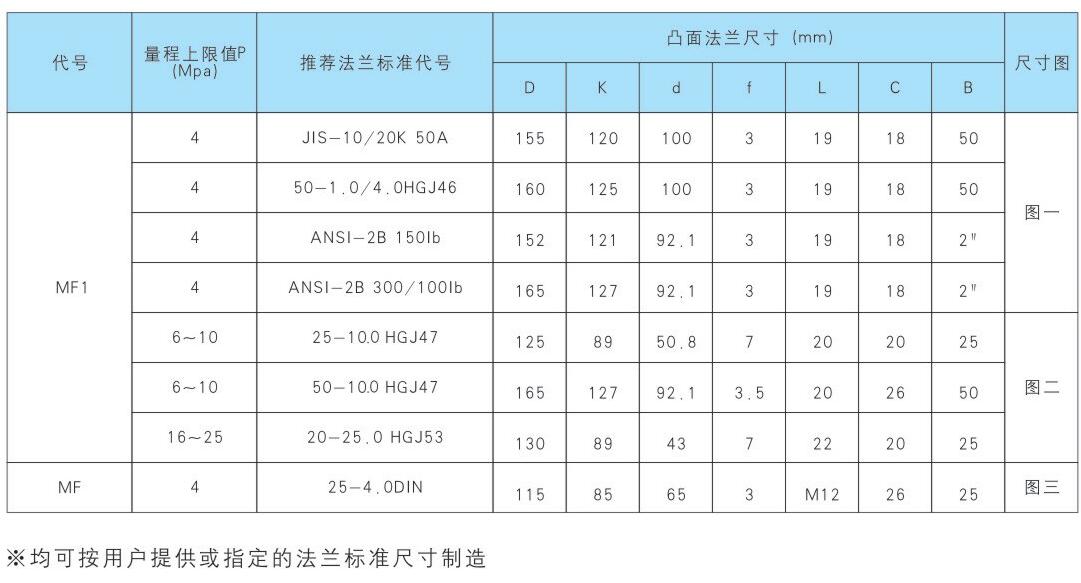

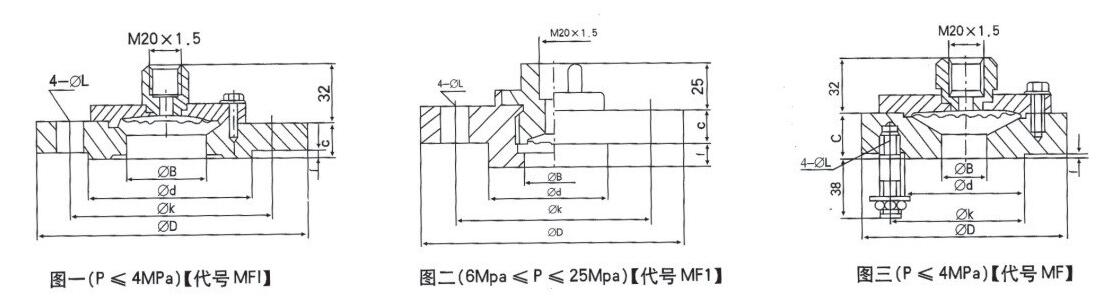

1.敞开式凸面法兰

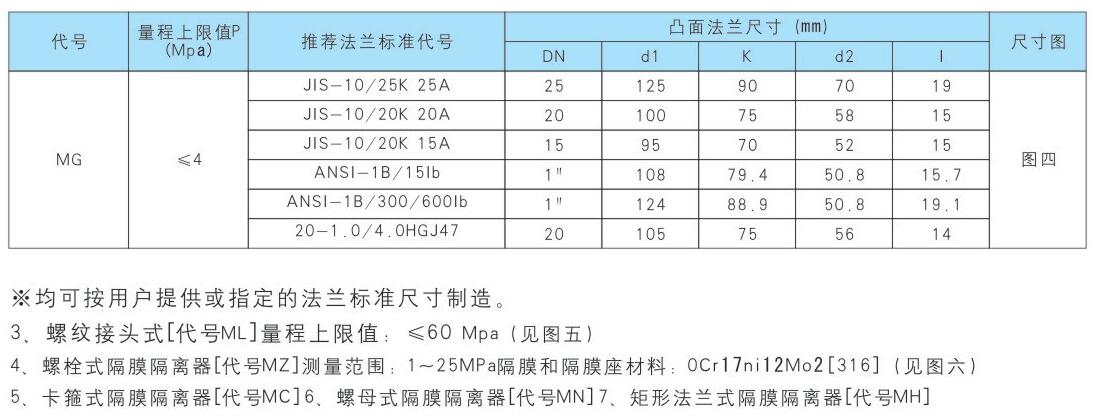

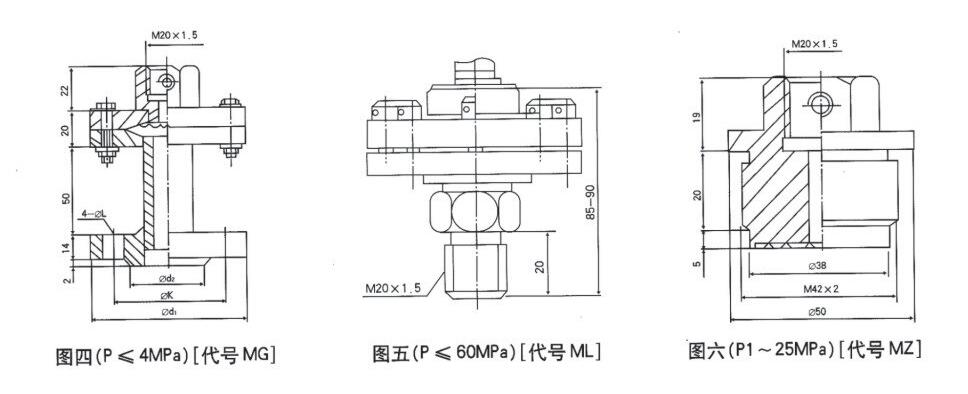

2、工字形凸面法兰
